华都设计荣获Active House Award中国赛区卓越奖

2020/12/28     作者:华都设计

每一个藏族孩子的笑眼中都闪耀着星星

愿书籍能引领你们到更广阔的世界

苔花如米小,也学牡丹开

2020年Active House Award中国区竞赛评审于12月份落下帷幕。华都设计(HDD)提交的公益设计项目“甘肃省夏河县博拉无锡希望小学图书室”从150多份竞赛项目中脱颖而出荣获Active House卓越奖。

2020 Active House Award中国区竞赛

Active House(主动式建筑)是指在建筑的设计、施工、使用的全寿命周期内,在关注能源和保护环境的前提下,以建筑的健康性和舒适性为核心,以实现人的良好生活(well-being)为目标的一种建筑理念。

2020年,中国建筑学会批准了《主动式建筑评价标准》为中国建筑学会标准,自2020年12月20日起实施。《标准》在充分吸纳国际主动式建筑Active House先进理念及其标准的基础上,结合我国国情构建了包括“主动性、舒适、能源、环境”的评价指标体系,并采用了“控制项+评分项+优选项”的评价方法。

Active House Award是由Active House 国际联盟发起的一项以健康舒适与绿色可持续发展建筑为宗旨的国际建筑奖项。为践行建筑行业的可持续发展,Active House国际联盟自2020年起举办首届Active House Award中国区竞赛,以《主动式建筑评价标准》为评选依据,在中国多样性气候条件下探索建筑行业普适、朴实、普世的可持续未来。

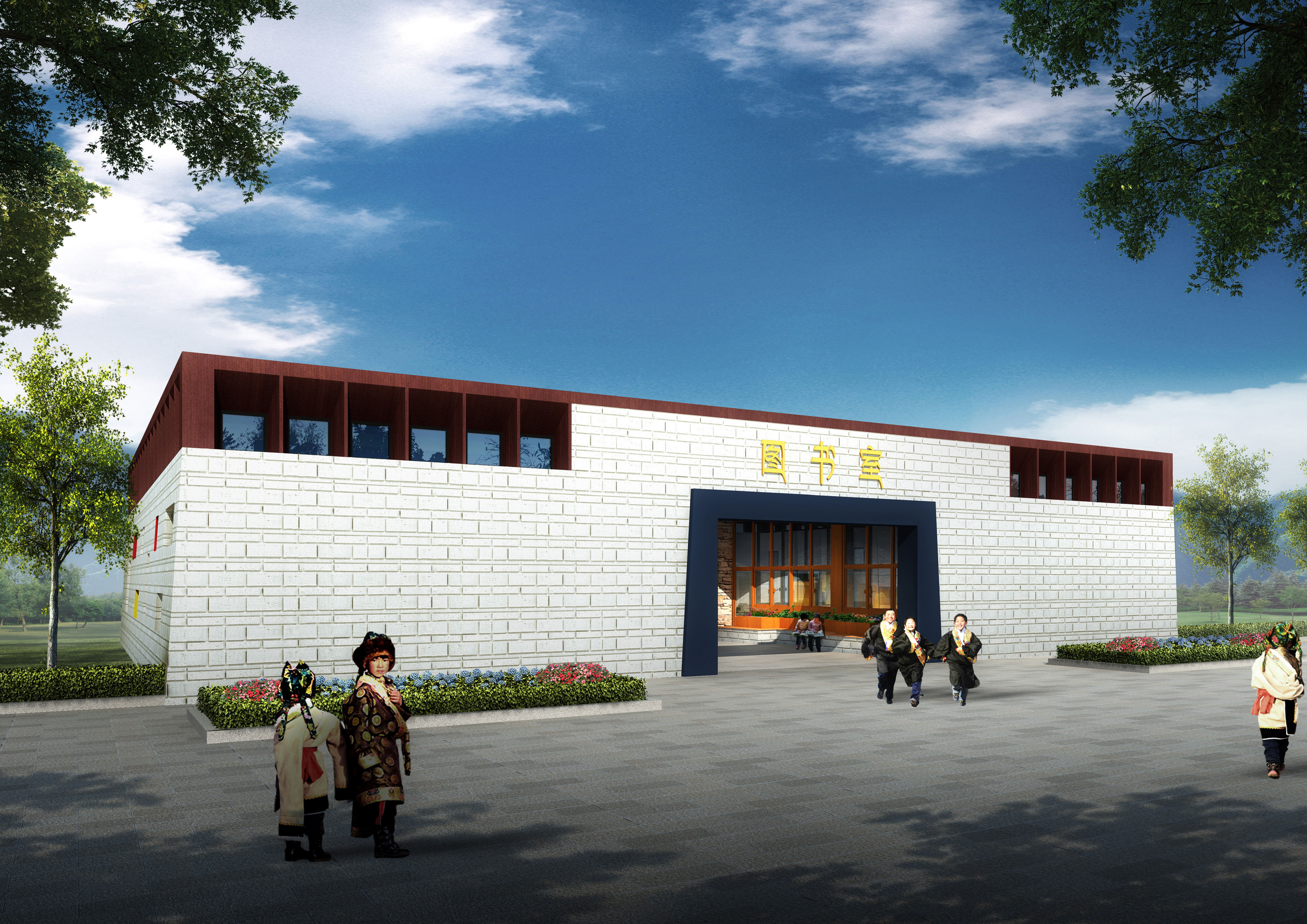

图书室室外效果图

图书室中庭效果图

甘肃省夏河县博拉无锡希望小学图书室是华都设计(HDD)在数年前设计并参与捐赠的一个纯公益性微型项目。项目所在的甘肃夏河博拉乡是甘肃藏区的一个乡村,学校的孩子绝大部分为藏族。为改善学校的教育环境,热心人士打算捐赠一座图书室,为孩子们提供良好的阅读环境,鼓励孩子们多读书、读好书。

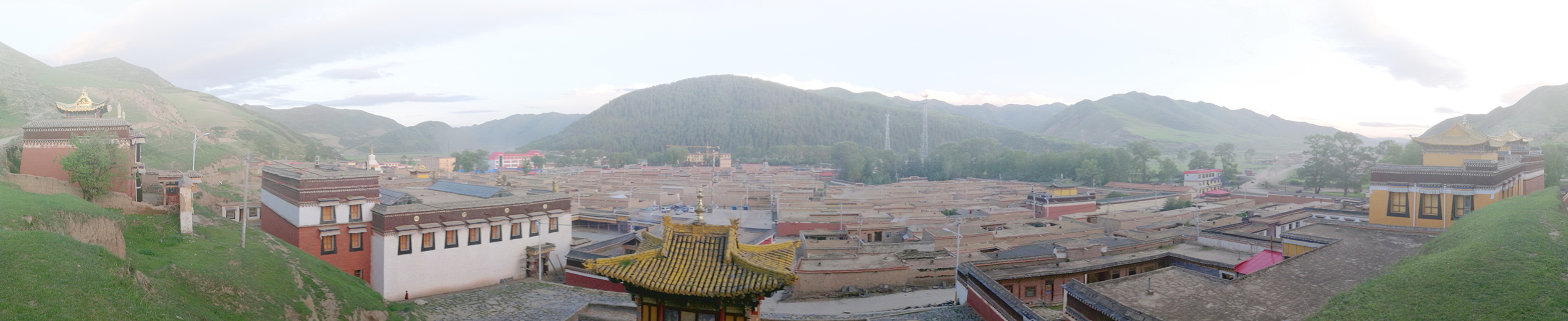

博拉乡建设环境

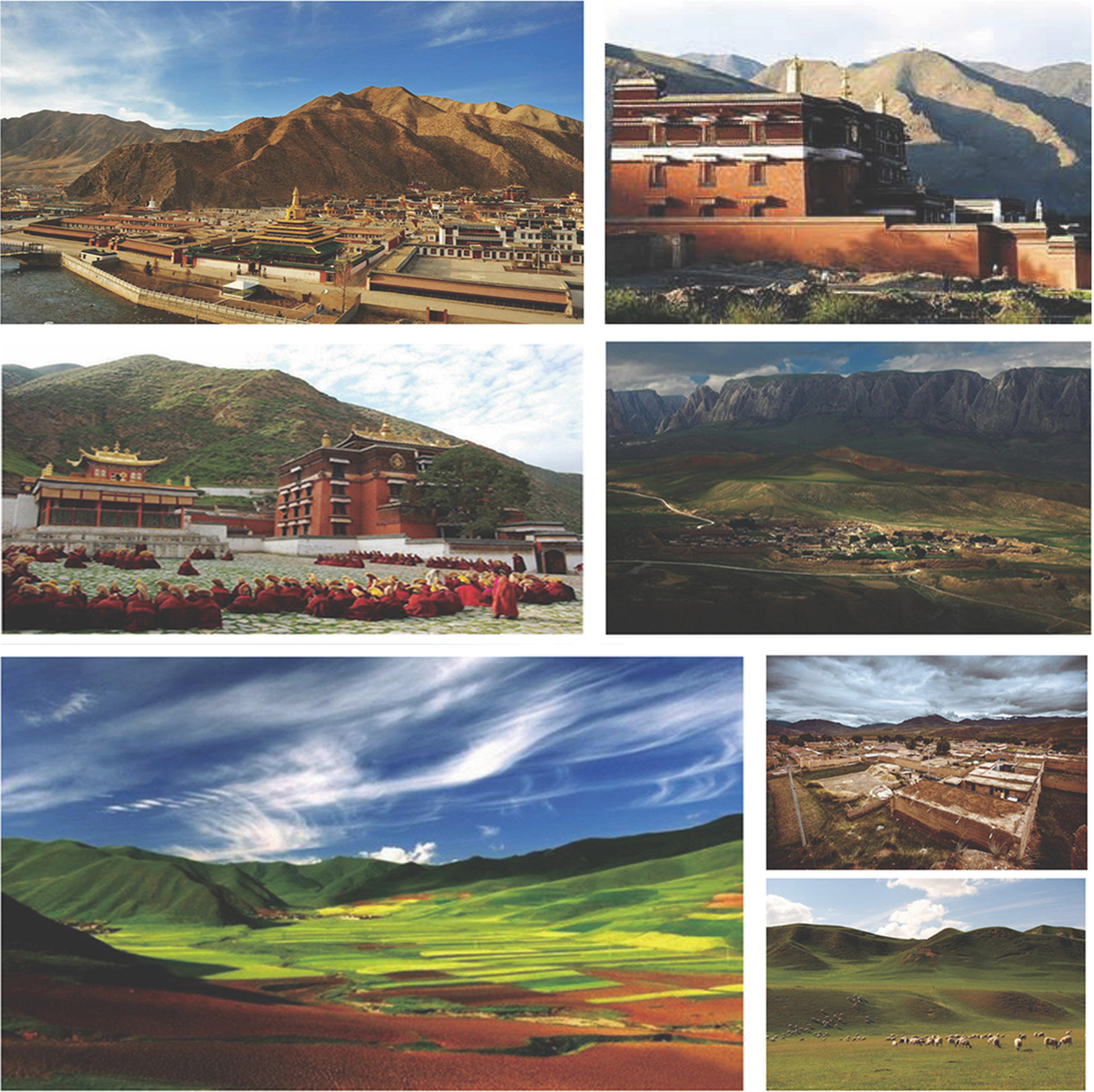

周边环境

如何在非常有限的资金预算条件下建造一座适合孩子们阅读、交往、活动,并适应当地高原严寒气候的建筑是项目设计面临的挑战。鉴于建造资金非常有限,以及要尽量考虑降低后期的运营维护费用,项目设计采用了最朴实有效的建筑设计手法来达到健康舒适、绿色环保的Active House主动式建筑目标。

图书室的外形汲取当地藏族建筑的元素及色彩进行设计,墙体进行部分收分,形成厚重感,建筑色彩采用传统藏式的藏红色外墙漆及灰白色石材。图书室的建筑面积共计约280平方米,基本功能包括:书库、教师阅览室、高年级阅览室、低年级阅览室以及中庭。建筑外维护采用相对厚重的墙体和比较小的开窗,保证寒冷气候下的建筑保温效果。

中庭是一个公共活动空间,可以举行各种活动,同时也是采光通风的重要空间。学生阅览室围绕中庭设置通长的大窗,保证室内采光的优越性。中庭顶部的侧窗在过渡季节可以开窗通风,寒冷季节关闭形成温室效应提高舒适度并降低能耗。由于一期建设资金有缺口,中庭天窗预留到二期进行建设。

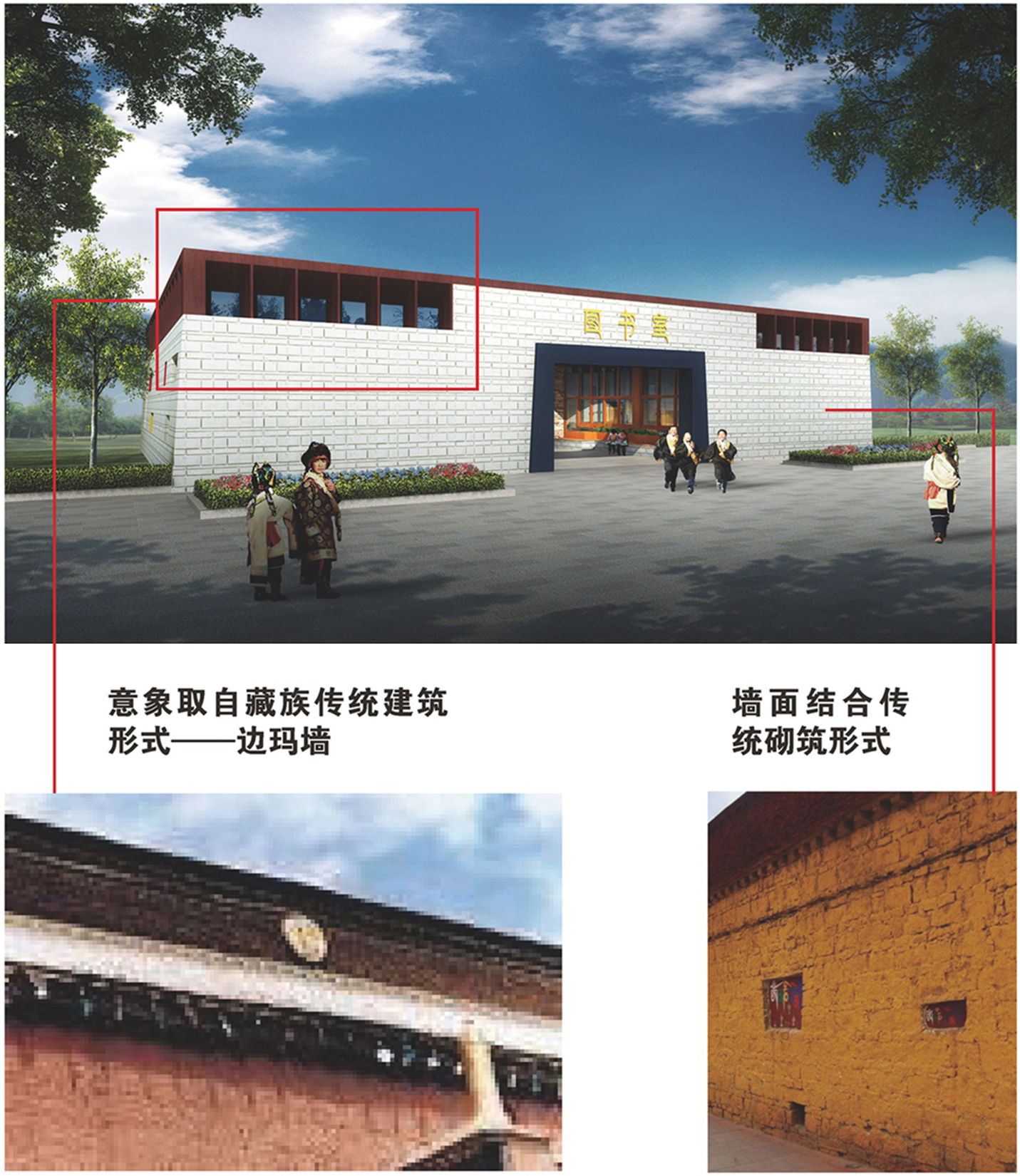

立面造型

揭幕仪式

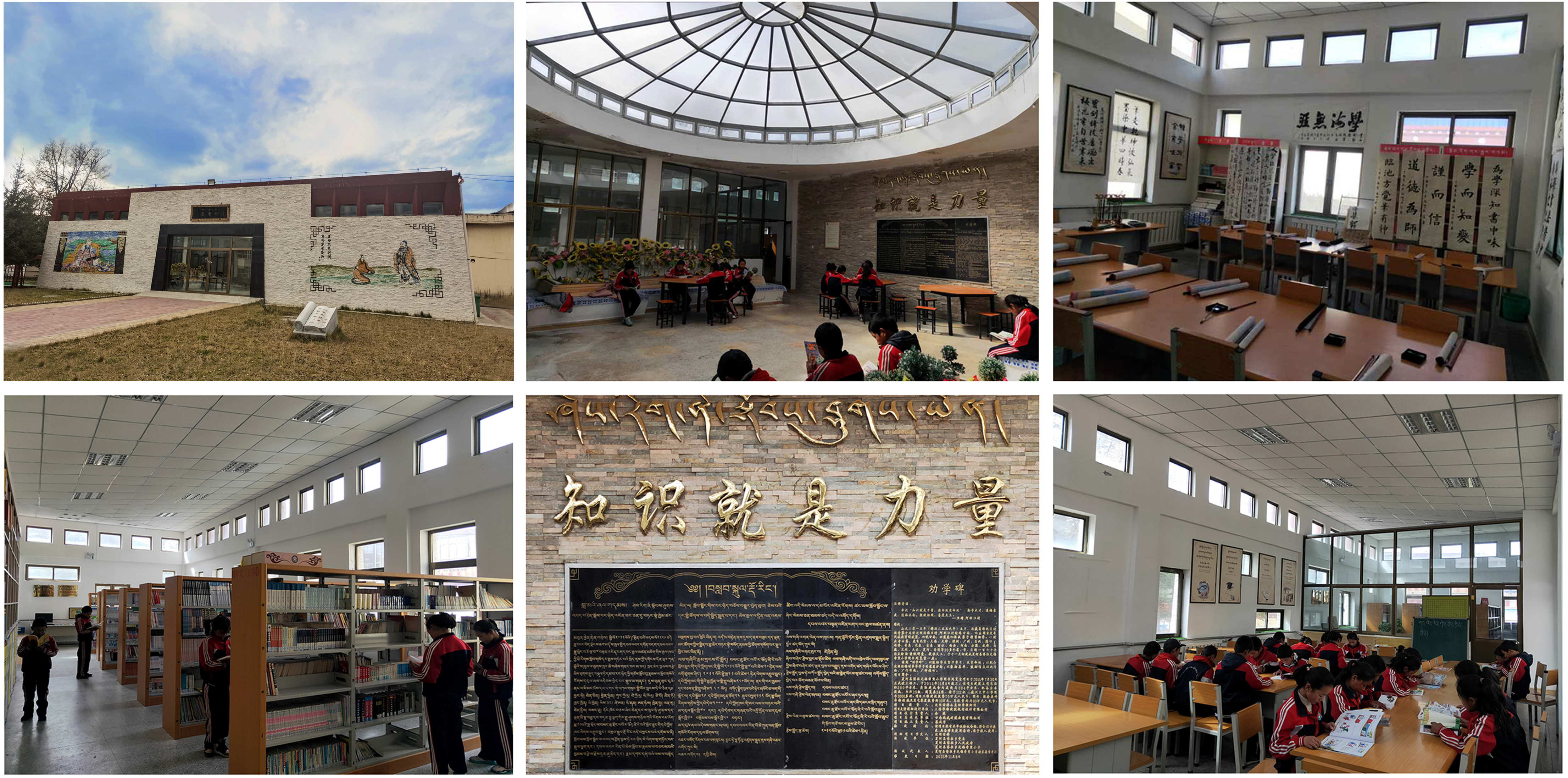

图书室建成效果

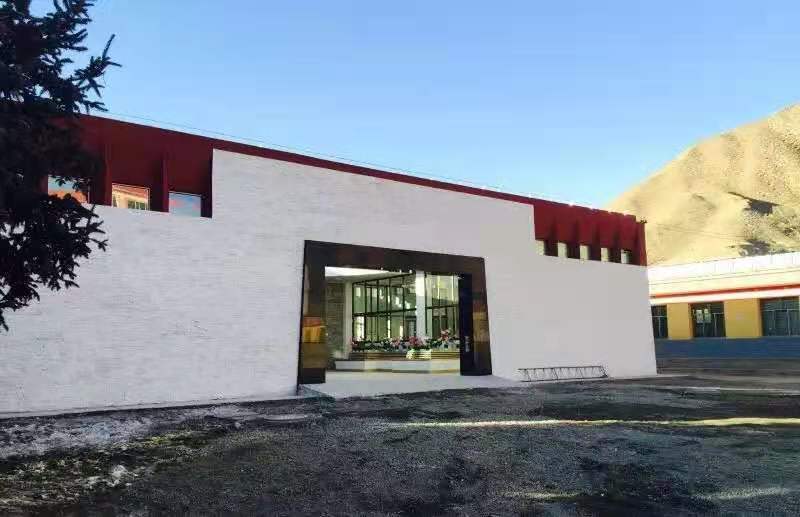

图书室建成效果

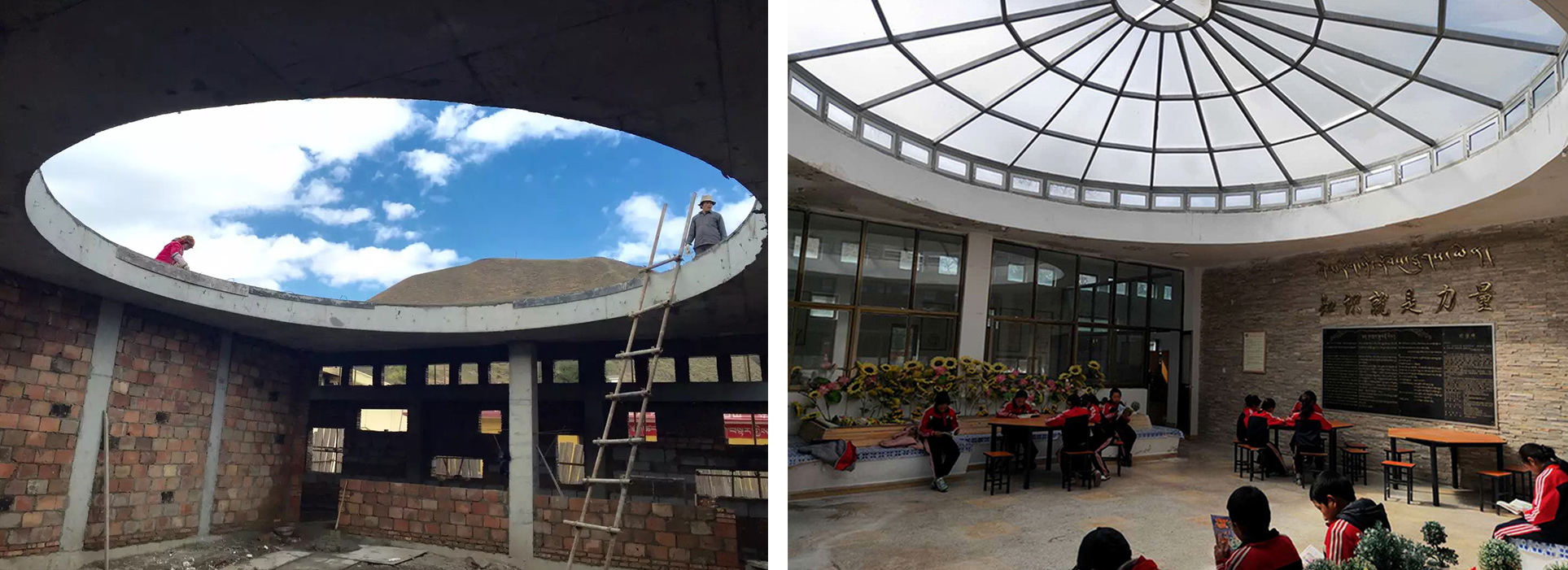

中庭施工前后对比

本项目设计采取主动式设计策略包括:

1、主动性:本工程为公益性项目,在非常有限的造价限制下,设计考虑在选址布局,空间布置、材料利用、单体构造等方面顺应了自然环境气候的因素。既利用了当地最经济的材料,又体现了人与自然直接而又融洽的和谐关系。因一期造价受局限,通过分期实施设计构想,运用“主动式”环境控制措施,在几乎不需要运行能耗的条件下,创造出了健康、相对适宜的室内外物理环境。

2、舒适性:在甘南的严寒气候带的条件下,充分利用了基地环境的有利条件。建筑主入口朝向西侧活动场地,方便使用并可以争取良好的日照条件和采光效果。外围护结构开窗面积较少,中厅空间在二期顶窗建设之后形成温室,利于漫长冬季的保暖。中厅侧天窗开启扇的设置,形成风压,使过渡季自然风能通畅流动,增加了舒适性,且减少了人工能源的消耗。

3、能源:基于项目所处气候条件的考虑,围护结构采用重质材料,达到了良好的热惰性,保证夏季热辐射不易进入建筑室内,冬季室外热空气不易散失。窗墙比小,窗是热量流失最薄弱的部位,小的窗墙比能达到优良的节能效果。同时又采用优质的窗框材料和窗玻璃材料,使能源损失进一步减少。体形系数小,本项目为小体量建筑,在考虑形体时,优先采用了规则正方形平面,使外表面积最小化,减少了外表面散失的能量。

4、环境:建筑设计中推崇“中庸适度”的原则,“节制奢华”,强调建筑的尺度宜人,“宫室得其度”,考虑建筑适度地顺应自然。在建筑全寿命周期内,选择当地材料,减少材料运输过程中的过度能源浪费。考虑各种自然资源的综合利用,减少使用人工资源。强调“天人合一”的思想原则。

5、技术措施:自然采光,自然通风,采光蓄热中庭,自然通风侧天窗,小外窗,厚重外墙,厚屋顶。

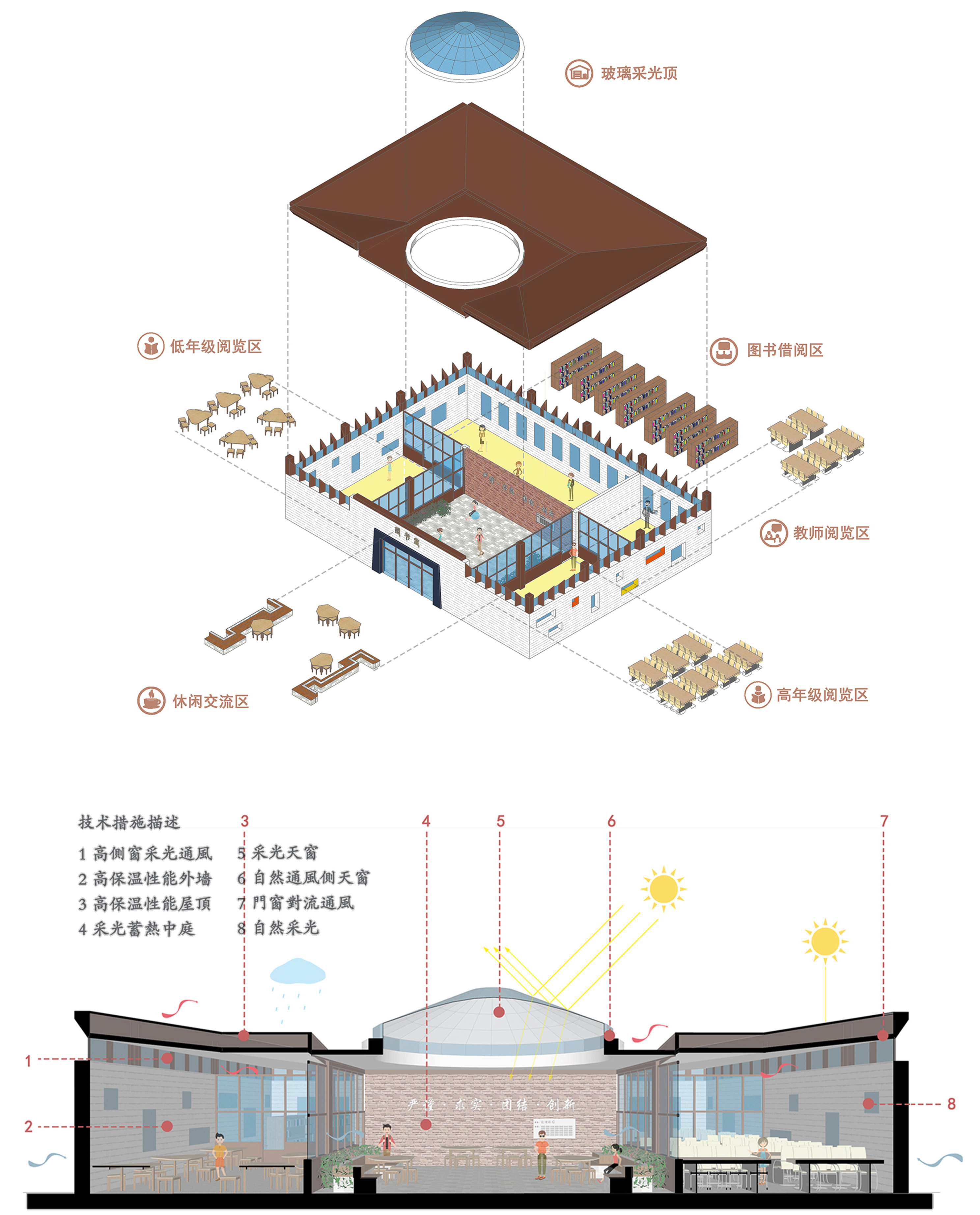

功能构成及技术分析
